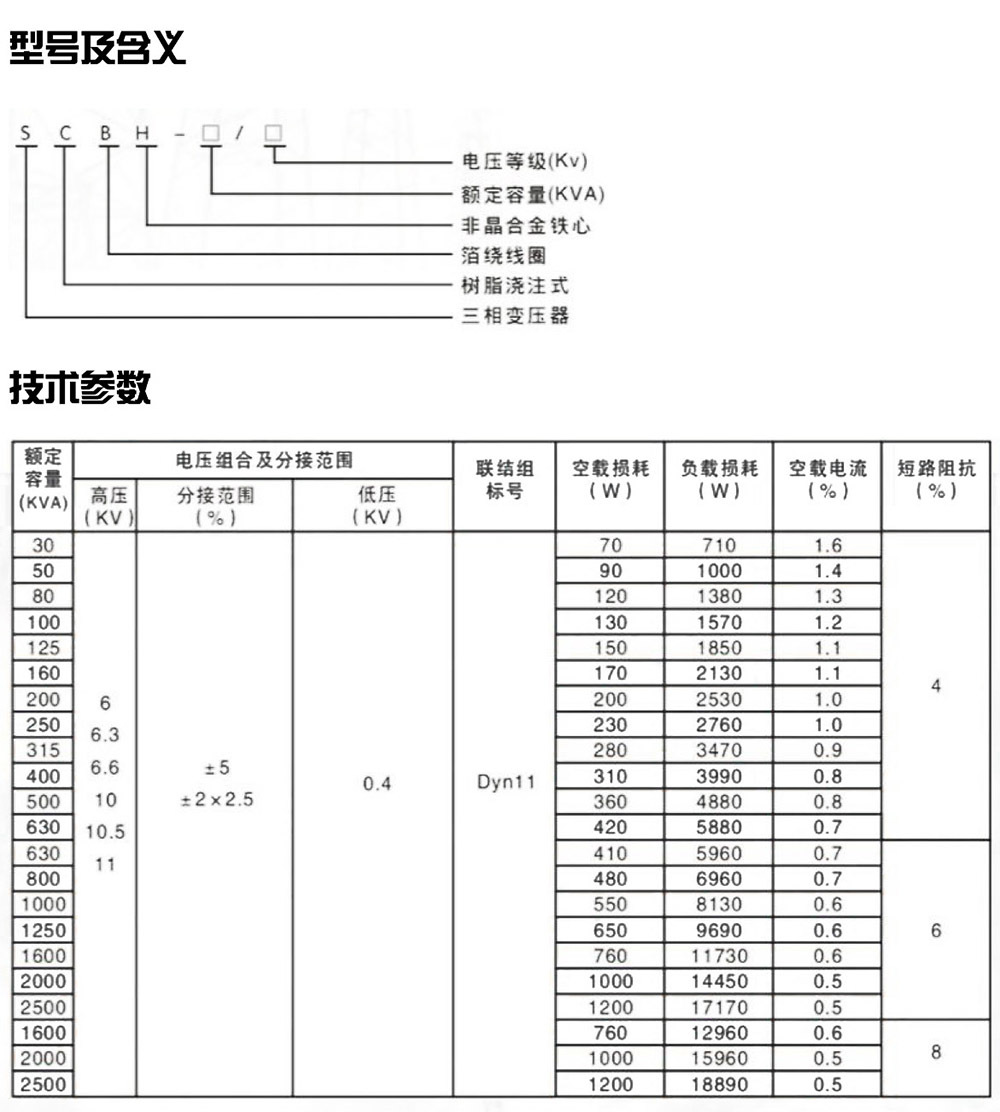

SCBH15型非晶合金干式变压器
非晶合金干式变压器采用能大幅度底空、负载损耗的非晶合金带材制成的铁心,其空载耗损比普通的干式变压器降低75%,负载损耗比普通的干式变压器降低15%。非晶合金干式变压器由于损耗低、发热少、温升低,故运行性能非常稳定。能较广的应用于公路、城市基础设施及住宅小区等电力负荷波动较大的领域。由于节能效果显著,可节省大量的电厂投资,减少发电燃料的消耗,从而减少对大气环境的污染。是当代优良的节能型、环保型干式变压器。
执行标准
1、GB1094.1-2013电力变压器
2、GB/T1094.11-2007干式电力变压器
3、GB/T22072-2008干式非晶合金铁心配电变器技术参数和要求
性能特点
1、承受热冲击强,过负载能力大;
2、绝缘材料难燃、自熄、防火性能高;
3、低损耗、低嗓音、低局放;
4、免维护、安装简便,综合运行成本低;
5、三防性能好,对温度、灰尘不敏感,体积小、重量轻、维护方便、使用寿命长;
6、运行、可靠,节能,寿命期后易回收无污染,可较广的用于防火要求高、负荷波动大以及污秽潮湿的恶劣环境中。
结构特点
1、铁心由非晶合金带材卷制而成,采用矩形截面、四框五柱结构:
2、铁心通常为矩形,对应的高低压线圈也采用矩形结构。并且,非晶合金受外加应力后损耗会增加60%;
所以非晶合金干式变高压线圈通常为环氧树脂浇注的刚体结构,而铁心悬挂于高压线圈上,不受应力;
3、低压为采用铜箔绕制的箔式线圈,高压线圈用H级高强度漆包线绕制,采用玻璃纤维加强的环氧树脂包封结构,具有优良的耐潮和抗裂性能;
4、由于采用铁心悬挂于高压线圈这种结构,非晶合金干式变压器的主要受力元件为下夹件和高压线圈,试验证明高压线圈的环氧绕注刚体结构具有极强的机械强度,完全满足要求;
5、配备有完善的温度保护控制系统,为变压器运行提供可靠保障。
